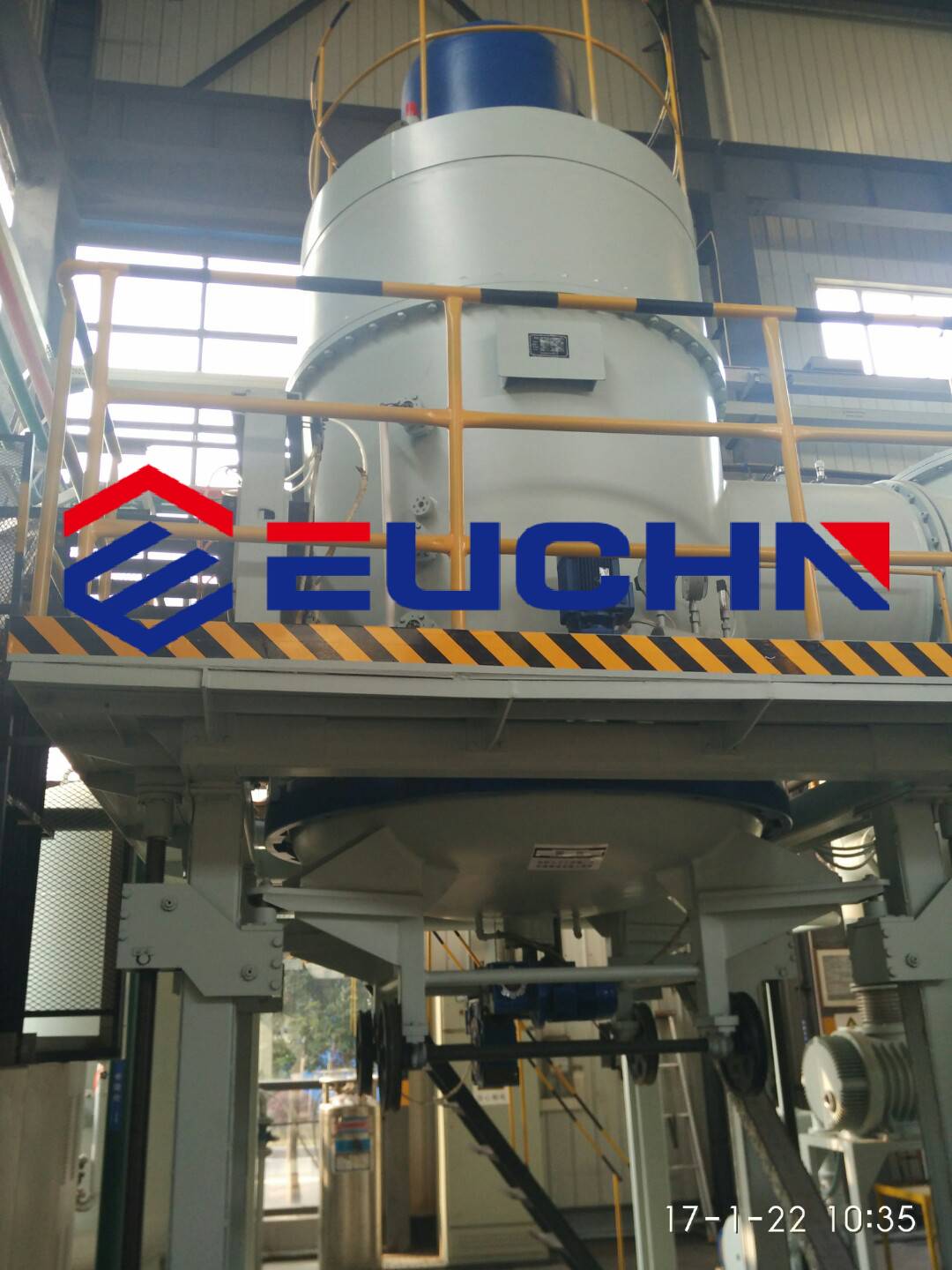

Série DZQL de fornos verticais de têmpera a vácuo a gás de alta pressão.
A série DZQL de fornos verticais de têmpera a gás de alta pressão a vácuo é utilizada principalmente para aquecimento vertical e resfriamento rápido em gás específico de moldes de aço inoxidável em formato de anel ou cilindro, recozimento a vácuo de ligas de alta temperatura e materiais magnéticos, podendo também ser utilizada para tratamento de solubilização de aço inoxidável e ligas de titânio, bem como para brasagem a vácuo e sinterização a vácuo de outros materiais.
Estrutura do dispositivo principal – câmara única vertical, adota modo de carregamento inferior, o forno é composto por corpo de forno vertical, sistemas de vácuo, sistema de resfriamento a água, sistema de resfriamento a ar, sistema pneumático, sistema de controle eletrônico, caminhão externo ao forno;
Indicadores técnicos gerais e dimensões dos tipos mais comuns de fornos (para outros indicadores específicos, entre em contato conosco).
Vácuo máximo: 4 × 10⁻¹ ou 6,7 × 10⁻³ Pa
Pressão do gás refrigerante: 6 bar ou 10 bar
Uniformidade de temperatura no forno: ±5 ℃
Tipo
|
Dimensões da zona de aquecimento (mm)
| Massa da carga (kg)
| temperatura máxima ( ℃ )
| Potência de aquecimento (kW)
|
DZQL-50 | Ø400×450 | 100 | 1320 | 50 |
DZQL-80 | Ø500×600 | 200 | 1320 | 80 |
DZQL-150 | Ø800×900 | 600 | 1320 | 150 |
DZQL-200 | Ø1000×1100 | 800 | 1320 | 200 |
DZQL-300 | Ø1000×1200 | 1000 | 1320 | 300 |
DZQL-480 | Ø1200×1500 | 1500 | 1320 | 480 |
